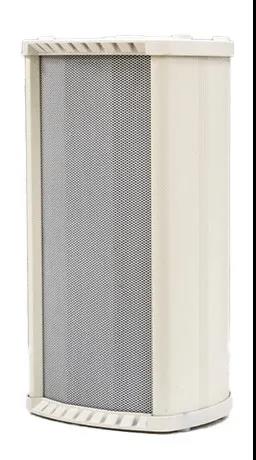

智慧音柱實物圖

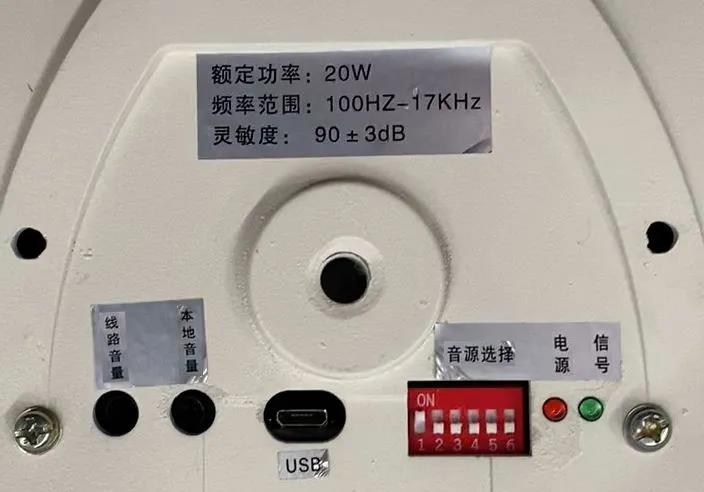

智慧音柱接口圖

線路音量：旋轉控制（語音對講）音量，順時針調大音量。

本地音量：旋轉控制（本地音樂）音量，順時針調大音量。

音源選擇：共6首音源，依次對應6個撥碼開關。撥碼1到ON，并連接黃黑線，即播放01.MP3。

• 01.MP3：你好，垃圾請分類入桶。

• 02.MP3：觀賞草坪，請勿踩踏。

• 03.MP3：機動車道，行人請勿進入。

• 04.MP3：進入施工現場，請戴好安全帽，注意安全。

• 05.MP3：警戒區域，請盡快離開。

• 06.MP3：您已進入監測區域，你的行為將被實時記錄，請注意言行舉止。

智慧音柱支持將本地音源更換為自定義音源。

以將本地的01.MP3替換成自定義音源為例（以此類推），操作如下：

1. 將音柱用安卓手機USB線與電腦鏈接，整個盤最大儲存空間為3M。

2. 內有一個名為“ZH”的文件夾，文件夾內有6個MP3文件，名稱分別是01、02、03、04、05、06，分別對應6個撥碼開關控制的音源。將自定義音源命名為01.MP3，替換“ZH”文件夾中的01.MP3文件。

準備設備：SIU/SLU攝像機（內置MIC或外接MIC）、NVR800（2、4、8盤位）、智慧音柱、話筒、喇叭。

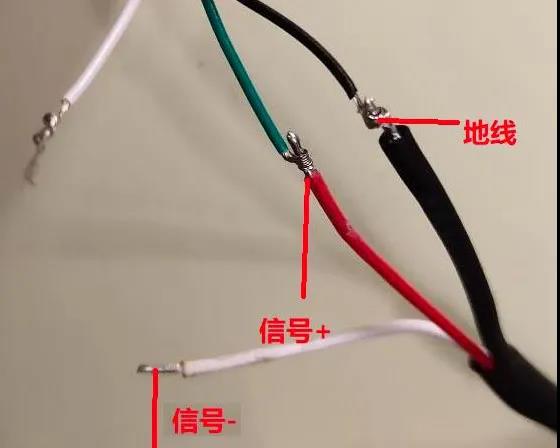

SIU/SLU尾線實物圖

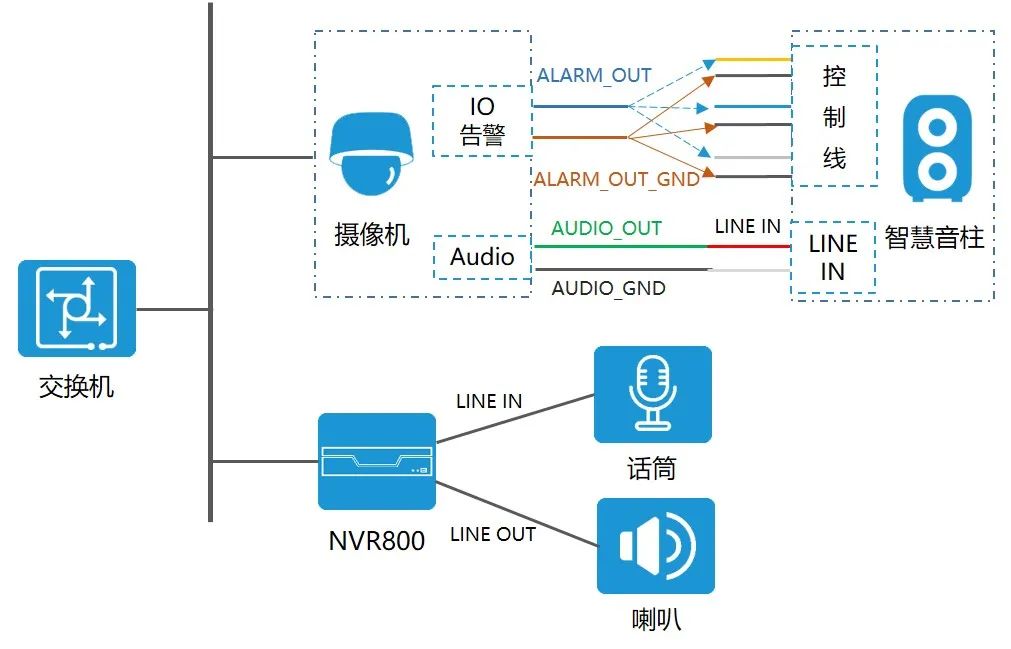

設備接線圖

攝像機IO告警輸出線與音柱的短接控制線（三對選擇其一）連接即可實現。

三對控制線為：黃黑線（撥碼開關1，2）、藍黑線（撥碼開關3，4）、白黑線（撥碼開關5，6）。

例如：連接黃黑線，并撥碼1到ON，音柱就會播放01.MP3的音樂。

智慧音柱的喊話功能需要通過其專用的音頻接口，紅色代表信號+與攝像機的AUDIO_OUT相連，白色或屏蔽線（黑色）代表信號-，選擇其一與AUDIO_GND相連。

此處以入侵檢測為例進行配置：

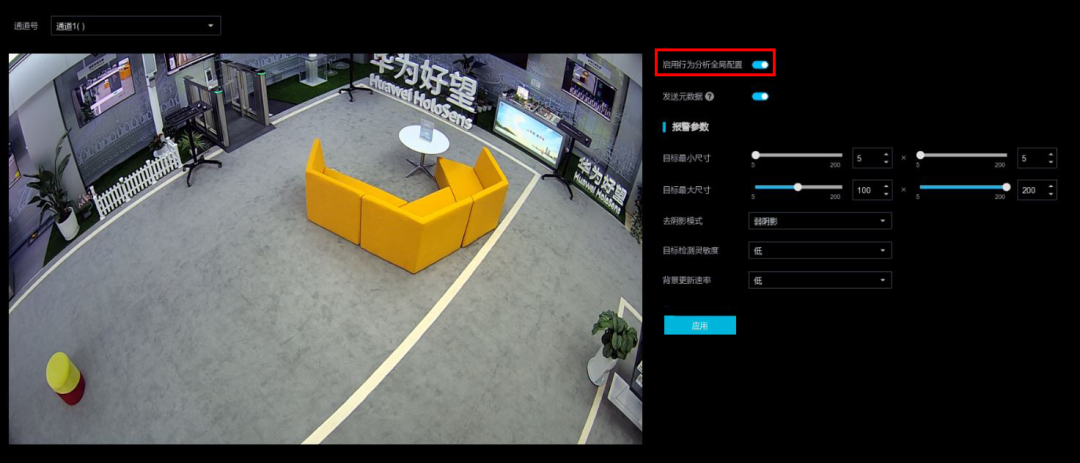

1. 選擇“智能>智能配置>行為分析>行為分析全局配置”，啟用“行為分析全局配置”。

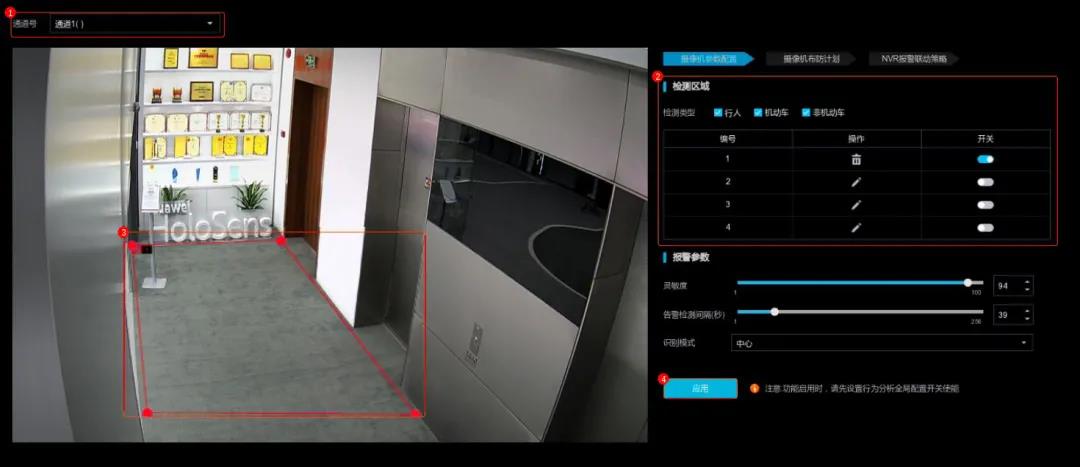

2. 選擇“智能>智能配置>行為分析>入侵檢測”，進行參數配置。

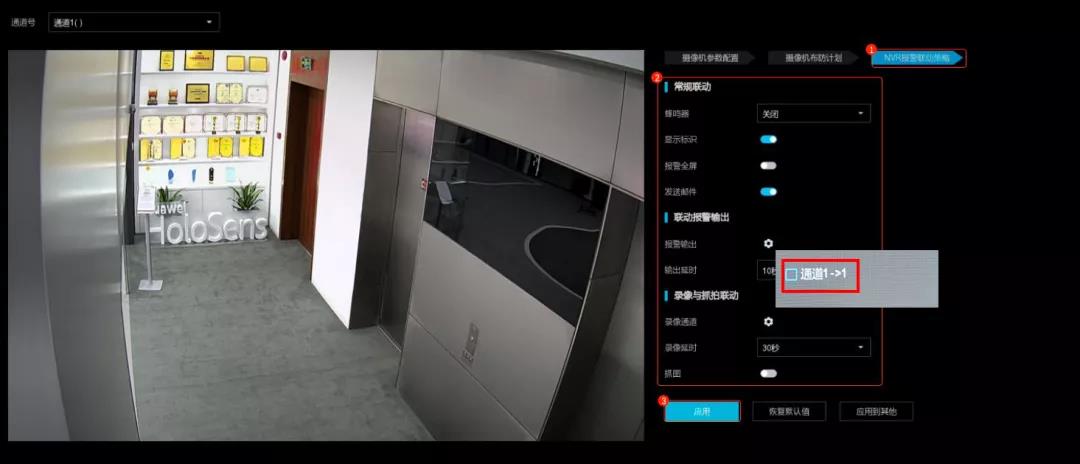

3. 配置報警聯動策略。

當監控現場出現人員入侵時，智慧音柱將會播放提醒。

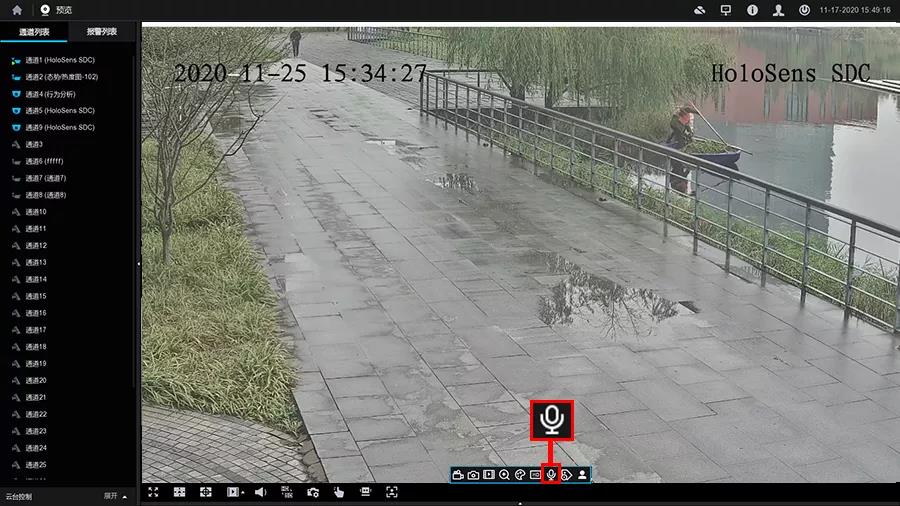

同時，在NVR800預覽界面，可打開語音對講和現場進行喊話。

注意：語音對講與隨路語音功能不能同時啟用
