… 》 打開道閘控制箱,看到控制板.上面應該都有標注.遙控器一般有5根線:電源正,電源負,升,降,停.手動開關一般有3個鍵:升,降,停.首先在道閘控制板上找到遙控器的電源,正極一般標注為VCC或者12V+,負極標注為GND或者12V-,接好.然后在道閘控制板上找到升降停信號,一般標注為升(UP,OPEN),降(DOWN,CLOSE),停(STOP).將遙控器和手動按鈕分別接在對應的三個端子上.另外,手動按鈕應該還有一個共用負極,將此接至GND上即可.

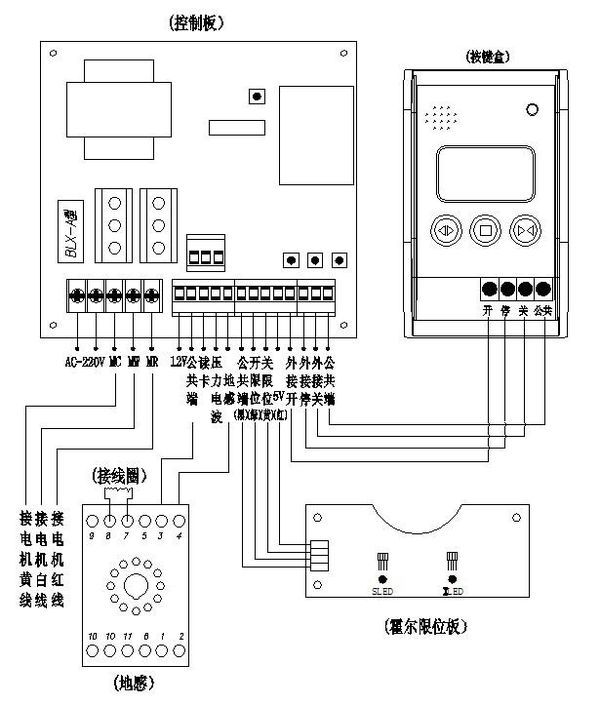

道閘控制器連接圖_ …… 》 ● 根據所選用閘機左右向及安裝現場實際情況,確定道閘主機的安裝位置.對非混凝土地基或道閘主機安裝有斜坡的情況,建議砌混凝土地基,并應確保地基與基礎結合牢固,道閘主機機身與水平面垂直度小于1°.● 根據控制室或崗亭的位置,依據《GB232電器裝置安裝工程施工及驗收規范》中的相關規定鋪設電源線和控制線管(建議電源線和控制線分別穿在不同的線管中).● 在道閘主機安裝位置安裝膨脹螺釘(根據清單實際配備的配件確定),將道閘主機固定牢固后,方可使用.● 用手要把將閘桿搖到水平位置,確定閘桿端部叉桿的安裝位置,并用螺絲將叉桿固定牢固(無叉桿情況無需安裝).

道閘需要外接開關哪些線怎么連的?_ …… 》 手按開關上開、關、停三個按扭,道閘控制板上有開、關、停、接地(GND),引條四芯的線(可用網線),分別接對接開、關、停,手按開關的接地端都接一起再對接到道閘上的接地(GND),深圳市樂地停車場生產廠家,道閘、停車場系統、車牌識別系統

道閘如何接線? …… 》 一,定位:在心中確定它的安裝位置,可能的話在現場畫下來;二,布線:位置定下來后,就找電源位置及手動控制道閘的位置,這二個位置到道閘的距離選擇方便施工的路線,開始挖線槽埋線管,把線穿到管里面,最好是多留一二根備用線,如需4芯可用5芯或6芯;三,埋地感線圈:如果需要自動落桿,那么就需要以道閘桿降下來的位置為中心切一個2米乘0.8米的長方形線槽,把地感線埋到里面去.四,安裝:把道閘固定了,把線接好,再量一下路口多寬,裁差不多長的道閘桿裝上去,手動把桿搖下來試一下;通電調試;五,調試完畢后把挖過的線槽用水泥封起來!

智能道閘系統怎么接線?_ …… 》 1. 多芯電纜要先在每芯電線上用號碼管標記芯號,并記錄芯號與顏色的對應,這是電纜另一頭接線的依據.2. 接線時切勿將導線的銅芯直接擰在接線端子上,這樣時間長了容易脫落,且開叉的銅芯會降低信號傳輸質量及造成短路.應該在每根導線的端頭用專用壓線鉗壓制金屬接管,然后將金屬接管擰在接線端子上. 3. 接線完成后要徹底清理剪下的線頭等雜物,尤其是裸露的銅芯線頭,以免通電時造成短路損壞設備. 4. 捆扎整理與接線端子連接的引線,信號線與信號線歸類,電源線與電源線歸類,以免互相干擾.這些是我們單位之前做大手智能道閘系統時所了解到的.

道閘電路板怎么接線_ …… 》 這東西不同品牌也不一樣啊,找了個系統接線圖和接線說明供參考.常見電閘控制板說明:強電:電源/紅綠燈/電機/保護開關接口 POWER 220V N---交流220V輸入 Motor com---電機繞組公共端白線 POWER 220V L---交流220V輸入 Motor open--...

捷順道閘接線圖_ …… 》 1. 485接口對485接口 總線控制器上的485接口為水晶頭接插件,其壓線按照標準壓線順序壓.道閘機上的485+接蘭色組(蘭色+綠白),485-接綠色組(綠+蘭白) 將網線的橙色組線作為接地線與各個設備的485通訊的地連接.2. 設備上的讀卡...

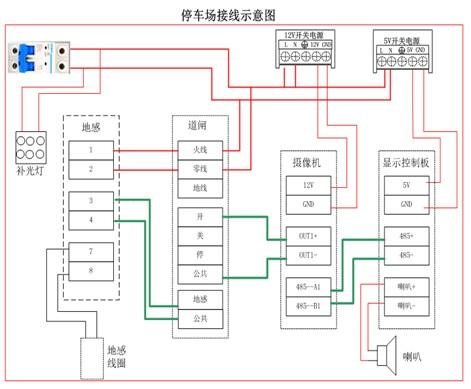

道閘系統的接線圖有嗎?_ …… 》 地感線圈要安裝在閘桿下面,車輛進場刷藍牙卡片.一般的線都要與停車場控制板連接.

道閘如何安裝與接線? …… 》 一.安裝說明● 打開包裝箱,按配件清單清點相關隨機零配件.● 根據所選用閘機左右向及安裝現場實際情況,確定道閘主機的安裝位置.對非混凝土地基或道閘主機安裝有斜坡的情況,建議砌混凝土地基,并應確保地基與基礎結合牢固,道閘主...

智能道閘手動開關怎么接線,刷卡感應器怎么接線?_ …… 》 箱子里都有圖的.仔細找找.歡迎追問謝謝采納您的認同是我最大的動力...
